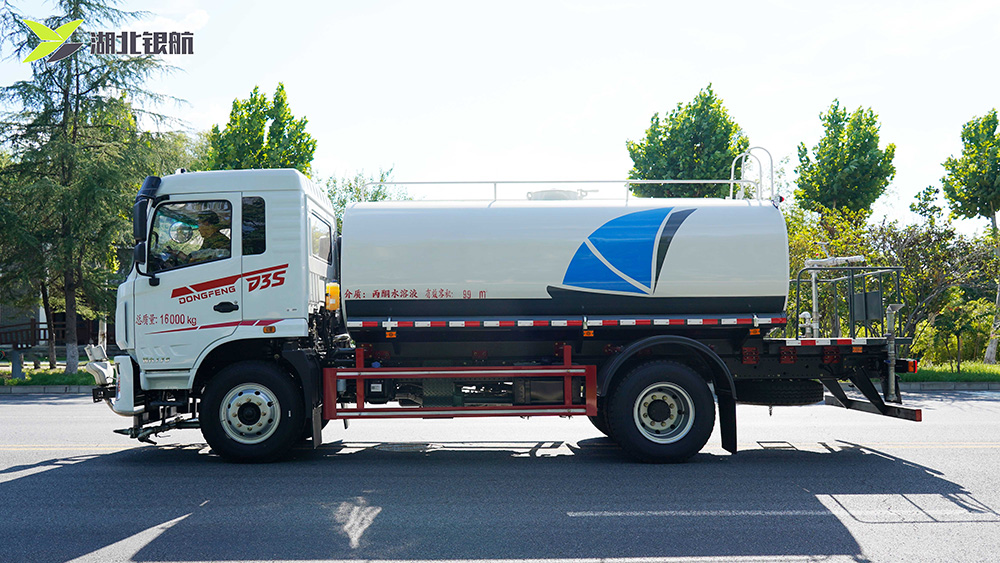

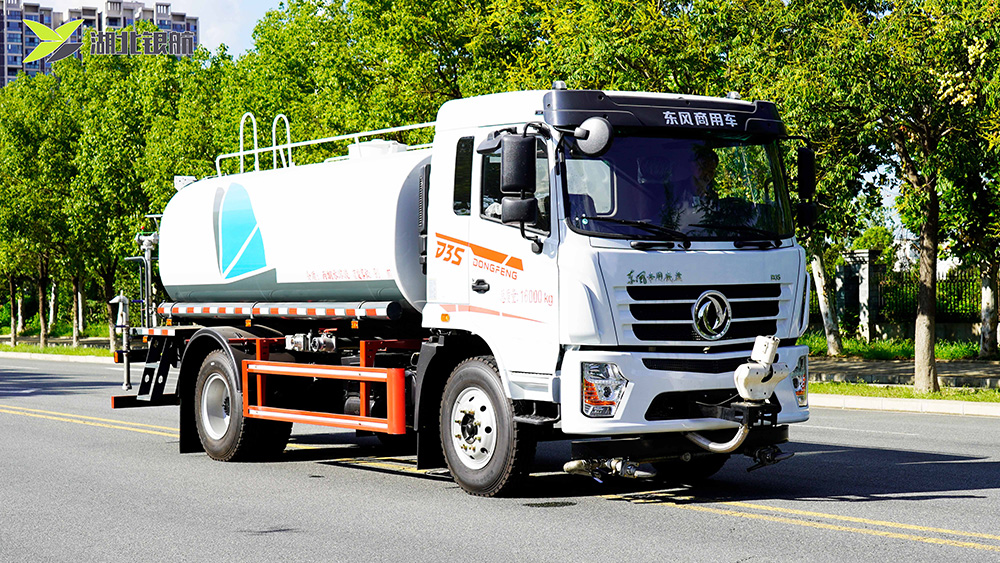

一、产品概述

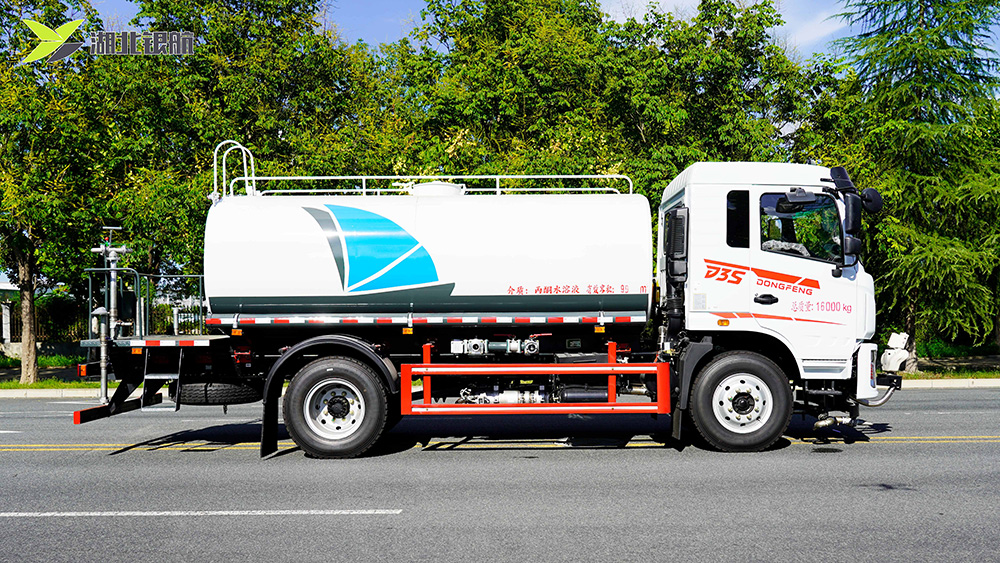

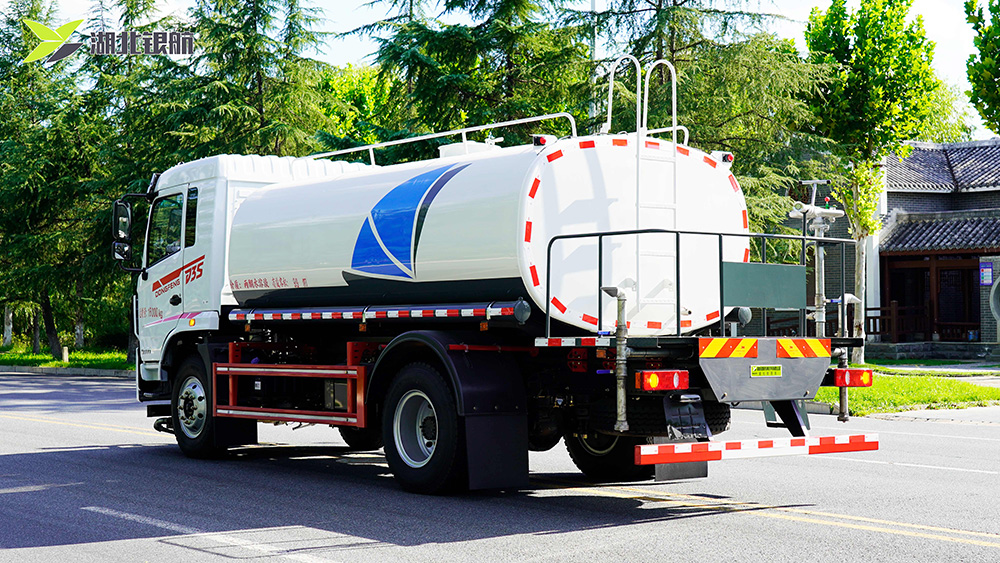

D3S洒水车，标配前冲、后洒、侧喷、后置式工作平台、平台上有高压水炮（可360°旋转，可调成柱状**射程35米，也可调成雾状**射程15米，可调成：直冲状、大雨、中雨、小雨、毛毛雨），配备优质大功率专用洒水泵，取力器，杂物过滤网，国标通用65型消防接口（可通过消防栓加水）、1套自流球阀系统（可自吸自排，可从河里或池塘抽水到罐体，**吸程7米），2根引水钢丝胶管水泵、取力器、球阀、滤网均为**标准产品，主管道加粗，法兰垫、法兰盘加厚，万向前冲，大通径球阀，具有性能优良，工作可靠、效率高、流量大、维修方便等特点。
可靠耐用，适应性强
底盘扎实：承载能力强，维修保养便利。
罐体材质优良：水罐通常采用优质碳钢板或不锈钢板制作，经防腐防锈处理，使用寿命长。
适用场景广：从城市道路、国道、高速公路的养护，到园林绿化、工地降尘、矿区抑尘，甚**应急消防，都能胜任。
三、车型配置
车辆名称 | AYH5163GPSDFV6型绿化喷酒车 | 底盘型号 | DFV1163GDP6DJ1 | |
总 质 量(kg) | 16000 | 整备质量(Kg) | 6400 | |
额定载质量(kg) | 9470/9405 | 轴 距(mm) | 3950 | |
轮胎型号 | 9.00R20 16PR | 排放标准 | 国六 | |
车辆尺寸(mm) | 8450,8350,7900,7800*2550,2500*3300 | |||
发动机 | 马力(ps) | YCY30180-66 | ||
排量(ml) | 2970 | |||
驱动型式 | 4X2 | |||
悬架型式 | 平衡悬架 | |||
钢板弹簧片数(前/后) | 8/10+8 | |||
制动型式 | 发动机缸内制动 | |||
**车速(km/h) | 89 | |||
**小转弯半径(m) | 12.9 | |||
**爬坡度 | 30 | |||
变速器系统 | 陕齿发士特8JS75E-C | |||
专用参数 | 水罐公告有效容积(m³) | 9.99 | ||
水罐总容积(m³) | 10.48 | |||
低压水泵品牌 | 亿丰/天亿/豪威 | |||
低压水泵型号 | 60/90 | |||
扬程(m) | 90 | |||
流量(m3/h) | 60 | |||
前冲宽度(m) | ≥20 | |||
中对冲宽度(m) | 24 | |||
后抑尘宽度(m) | ≥12 | |||
抑尘速度(km/h) | 5-10 | |||
水炮射程(m) | 25 | |||
雾炮参数 （选装） | 喷雾机型号 | 30型风送式喷雾机 | ||
静风射程(m) | 水平20- 30M | |||
覆盖面积(m²) | 1200m2 | |||
总功率(Kw) | 8KW | |||
风机功率(Kw) | 3kW | |||
噪音标准(dB) | 60dB | |||
水泵功率(Kw) | 2.2KW | |||
风扇数量(个) | 1 | |||
喷头数量(个) | 16 | |||
耗水量(m/h) | 20L/min | |||
水泵压力(Mpa) | 1.5-3.5MPa | |||
水雾颗粒直径(um) | 50-150μm | |||
旋转角度 | 360° | |||
仰俯角度 | -5°～55° | |||
使用环境温度(℃) | 0-38度 | |||
外形尺寸(mm) | 雾炮1060X520X1530发电机760X515X600 | |||
重量(Kg) | 240kg | |||
喷圈类型 | 不锈钢单喷圈 | |||
四、注意事项
1.当洒水车利用河沟、池塘作为水源时，注意吸水管端部全部没入水中。为避免吸入石块或较多的泥沙、漂杂物，**在吸水管吸水口安装过滤装置。如果水源较浅，需要事先将吸水处挖深一些，以保证不含有杂物及不进空气。
2.自吸式水泵**次使用时，需要加引水，以后则不必再加引水。吸水时进水管系统必须保持一定的真空度，才能将水吸入罐内。进水管系统务必要密封可靠，软管不能破损，硬管不能有裂纹，否则将产生漏气现象，也就造成吸不上水的情况。
3.洒水车无论是在吸水前，还是在洒水前，取力装置挂档都必须在停车时进行。
4.冬季来临前，应将水泵和水管内的水放空，以防冻裂。**北方一般严冬不再施工，故在施工结束后，应立即将水泵及水管内的水排空，以防后患
5.经常倾听洒水车取力箱转动声音。若有异常响声，应立即停机排除故障。
6.作业时应避免无关人员靠近车辆，特别是车辆后部。
7.作业完毕后车辆熄火，关闭电源总开关，检查车辆各连接点是否正常。
8.当车辆提示报**时，应立即停止作业并处理故障，待故障彻底消除后方可继续作业；专业的维修项目应交给生产厂家或厂家认可的修理点进行维修；车辆发生**事故时，应打开尾部箭头灯（双闪），按照**事故处理程序等待处理或救援。

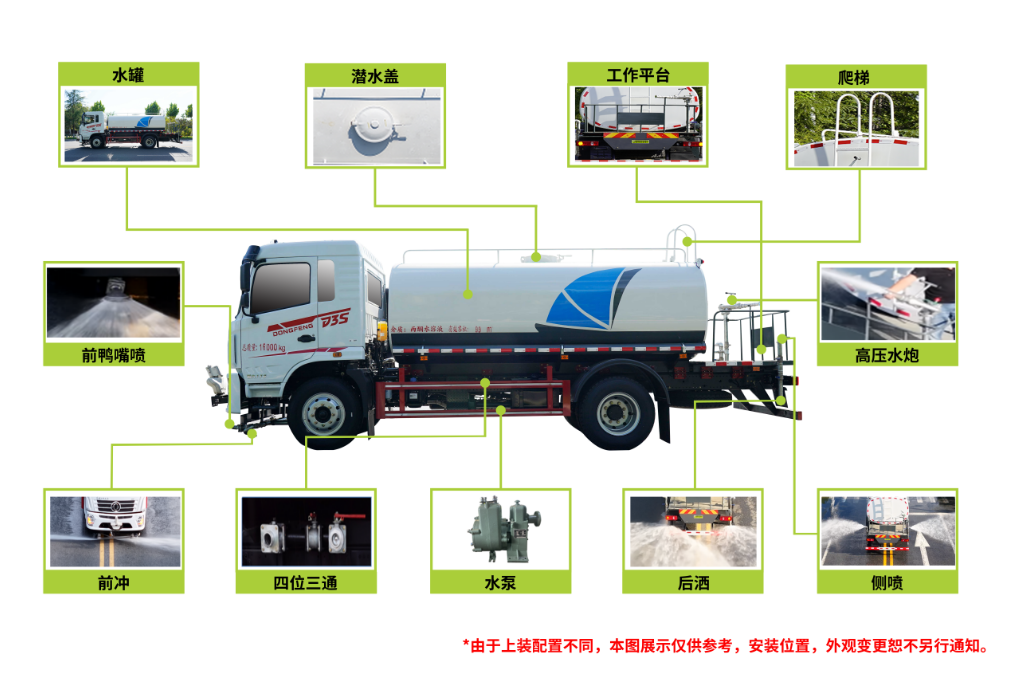

五、产品分解图
六、细节配置
序号 | 图片 | 名称 | 功能介绍 |
1 |

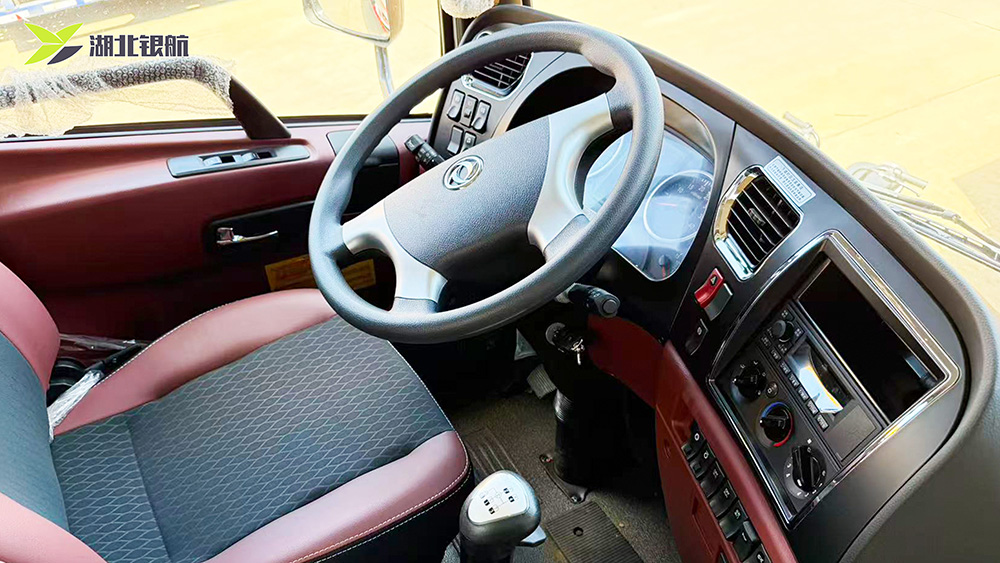

| 底盘配置 | 玉柴170马力国六发动机，法士特八变档速箱，9.00R20丝钢胎，原厂动力转向，断气刹，ABS，电动玻璃，中控锁，空调。 |
2 |

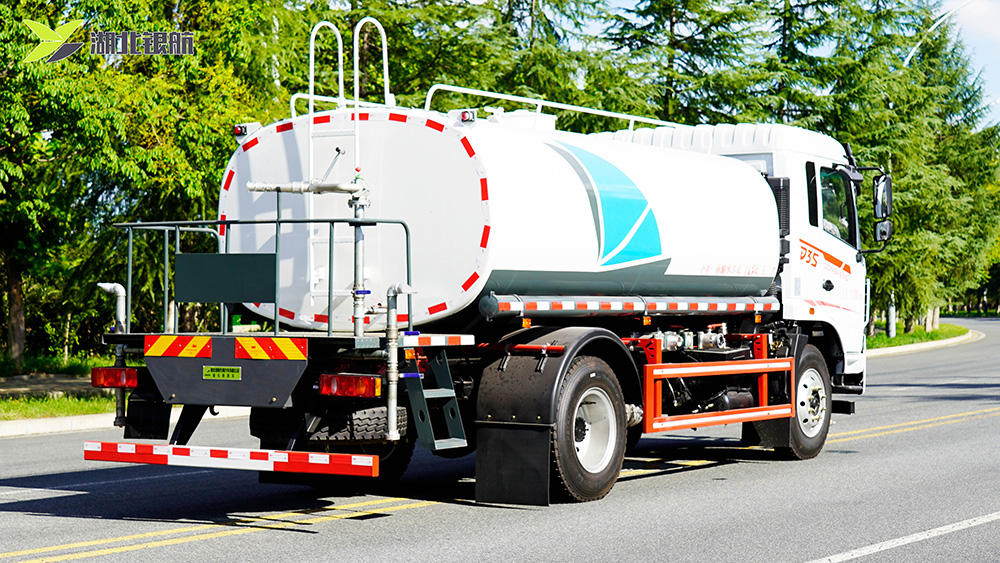

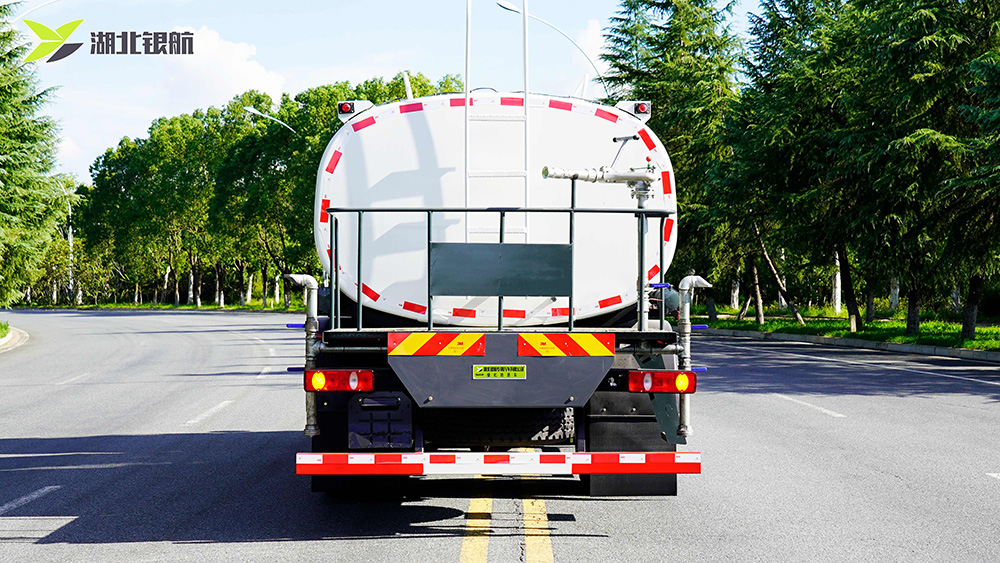

| 上装总成 | 罐体有效容积12方，后操作平台，加装防护栏。 |
3 |

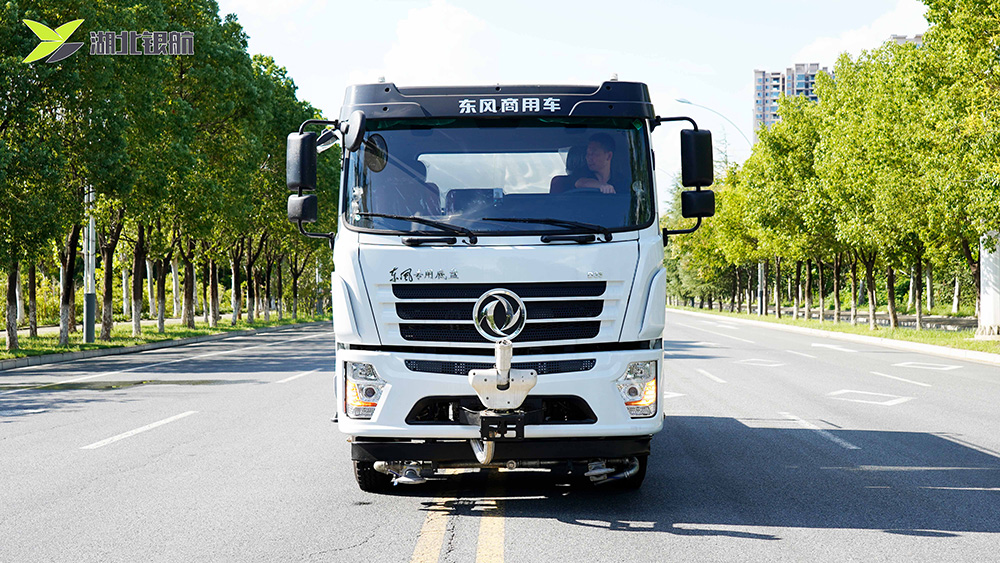

| 前冲 | 用于公路路面洒水，起到降尘的作用，同时把路面石子等小块垃圾冲到路边，方便环卫工人清扫，前冲也可根据需求改装成与侧喷相同的鸭嘴状喷头，作用等同后洒。 |
4 |
| 前鸭嘴喷 | 鸭嘴扁平喷头，出水瞬间压成宽幅扇面，道路冲洗无死角，节水覆盖效率倍增。 |
5 |
| 后洒 | 用于工程路面，新铺路面的盖灰降尘、浇水养护作业，可以根据需求调整作业角度，通过后洒底部的螺丝进行调节。 |
6 |
| 侧喷 | 用于浇灌路面绿化带的草坪及低矮植被，鸭嘴状喷嘴喷洒面大，水量分散，可以避免新栽种花草被冲倒，导致成活率低的现象。 |
7 |
| 高炮 | 高炮需要配合人工操作，高炮可以调节成水柱状，雨状，雾状等状态，可以实现后洒侧喷，高位花洒的所有功能，**主要可以起到小型火灾的消防功能。 |
8 |
| 高位花洒 | 用于浇灌公路两边的绿化带。安装高位花洒后，浇灌绿化带不需要后工作平台站人手动操作，并且高位花洒洒水比高炮更均匀，喷洒范围更广。 |
9 |
| 四位三通 | 洒水车水泵进水口，可自吸自排，带65消防接口，可接消防栓进水。 |
10 |
| 进水口 | 进水口主要用于车辆野外作业时，可以就近在野外水源抽水，抽水时按照示意图调整球阀位置，水泵里面一定要有介质（引水），确保抽水管不漏空气。抽水口也可作为自流口使用。 |
11 |
| 消防接口 | 消防接口有两个功能：1、可以自流放水，也可以打开泵加压排水，可以往较远距离传送水源，消防水带前段接上消防喷头也可以对较小规模的火灾进行救援。2、此接口也可以作用于消防进水，向罐体内部灌注水源。 |
12 |
| 水泵 | 60/90自吸式洒水泵，由汽车发动机通过取力器提供动力，实现罐体泵进泵出。 |
七、产品特点
洒水车罐体结构为椭圆形或方圆形,采用武钢优质碳钢制作, 运用大型卷板机一次成型，**的设备自动焊接工艺, 外形更加美观、密封性能**。整车罐体内部被隔板隔断成为 2-3 室，波浪形折弯隔板下端有通孔, 具有防波防荡作用，以减低汽车行驶时罐内液体的冲击，外表涂防锈漆及装饰漆。
东风D3S多功能抑尘车拥有 12 立方米的罐体容量，可储存大量水源，能满足长时间连续工作的需求，减少频繁加水的次数，提高工作效率，适用于大面积的道路清洗、绿化浇灌等作业。是一款综合性能非常均衡的车型，可靠性和舒适性，以及专业上装的多功能性、高效性和耐用性。是中吨位洒水车市场的主力**，以其出色的性价比和全面的功能，成为了**和企事业单位采购的**车型之一。
该车型**融合了东风底盘**的可靠性、强劲的动力性与专业的上装功能，是目前国内市政环卫、园林绿化、工程养护等**域的中坚力量和**车型，**契合城市及城郊作业的需求，也是各类企业用户创收盈利的可靠工具，是中型洒水车市场中当之无愧的标杆产品。
八、售后服务
1、保修年限、范围、保修条件
有关底盘部分售后服务由使用单位在本地技术服务站进行维修（不在上装保修范围内）。改装部分由我公司实行“三包”，质保期 12个月，易损件除外，在保修期内车辆发生的质量问题（人为损坏除外）由我公司免费维修。质保期满后，我公司对其产品实行终生维护，工时费、差旅费、修理费仅按成本计算。
2、解决问题、排除故障（技术支持）
当所供车辆发生故障时，接到用户故障电话后，解决质量或操作问题响应时间 24 小时，邮件寄出时间 72 小时，当需要售后人员上门解决问题时，我公司售后服务部人员将在 72 小时内赶到现场提供服务。
3、“一对一”服务
湖北银航专用汽车有限公司售后服务机构与每一位用户建立一个便捷，通畅、有效的沟通渠道。
1.提供一对一用户需求沟通服务
过与每一位用户进行一对一沟通，充分了解每一位用户的需求， 有针对性地为其提供专门的个性化服务，以求**限度地满足用户的需求。并建 立用户档案，方便日后的维护及保养。
2.提供现场一对一使用操作指导服务
我司负责对用户单位操作人员及维护保养人员、设备技术和管理人员提供 免费培训服务，实际操作培训并结合理论学习，现场一对一使用操作指导，确保操作人员正确熟练的使用设备。
3.提供现场一对一维护保养指导服务
后服务技术人员将对用户进行一对一使用维护保养指导，保证设备 的正常使用，防止设备过早老化，延长使用寿命，提高设备的完好率和利用率。
4、“终身”服务
1.终身维护服务
我公司将对设备实行终身维护服务。定期免费上门维护及保养；设备出现故障时，随时赶往故障现场，随时解决用户使用中的问题。并根 据用户需要优惠提供设备更新、改造服务。
2.终身跟踪服务
技术人员定期上门走访，对设备的使用情况进行跟踪。并 定期将用户反馈意见提交回公司，以便于我公司及时改进，更好的为用户服务。
3.终身配件供应服务
提供终身配件供应，迅速及时地为用户提供配件,并代为包装与发 运，解除用户的后顾之忧。
5、“贴心”服务
将用心去体会客户的需求，设身处地的为客户着想，使用户得到**满意的服务。
1.根据用户的实际情况，为用户优化方案，提出合理化的建议，使用户单 位购买到**适合当前使用的设备。
2.免费为用户设计各种方案，并竭诚欢迎各地区**莅临我司考察指导工作。
3.设备交付使用时，我公司将派专业的技术工程师到现场进行设备安装、 调试及为用户免费培训设备操作人员，并真实、详细的介绍我公司设备性能、安装、维护、使用等方面的问题。

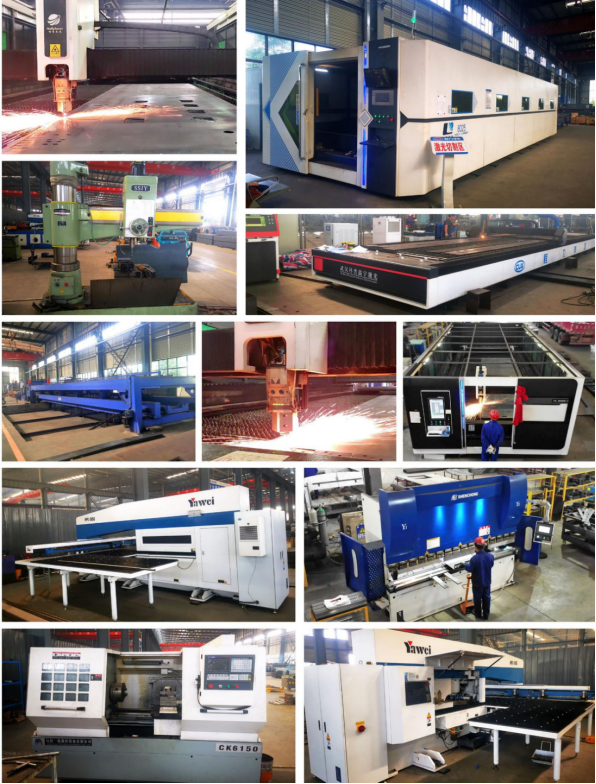

生产设备
Production Equipment

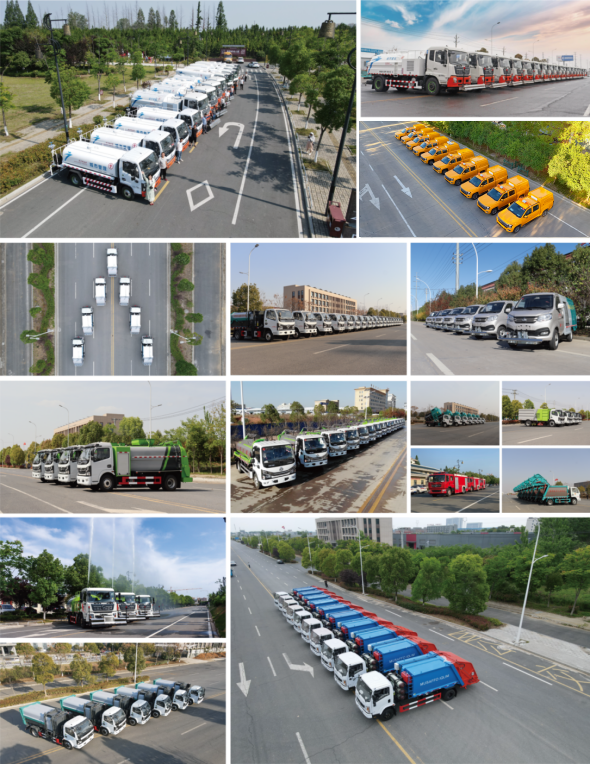

案例展示
